  3. ТРУБОРОВОДНАЯ АРМАТУРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
  • 1
    Американка сварная
  • 2
    Взрывной клапан сварной
  • 3
    Диоптр или смотровое стекло
  • 4
    Дисковый кран бабочка сварной
  • 5
    Заглушка

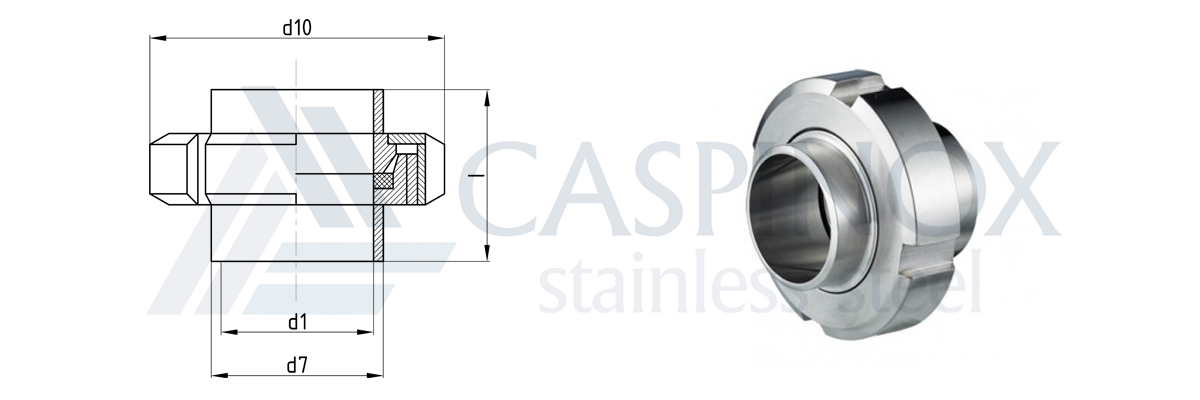

Американка сварная
DN d1 d7 d10 I Ağirliq/W
10 10 15 38 34 0.13
15 13 18 44 34 0.16
20 15 22 54 36 0.27
25 23 17 63 45 0.37
32 29 34 70 51 0.44
40 35 40 78 53 0.53
50 47 52 92 57 0.74
65 65 70 112 65 1.17
80 79 85 127 75 1.65
100 98 104 148 89 2.27
125 125 132 178 70 3.27
150 150 157 210 76 5.02

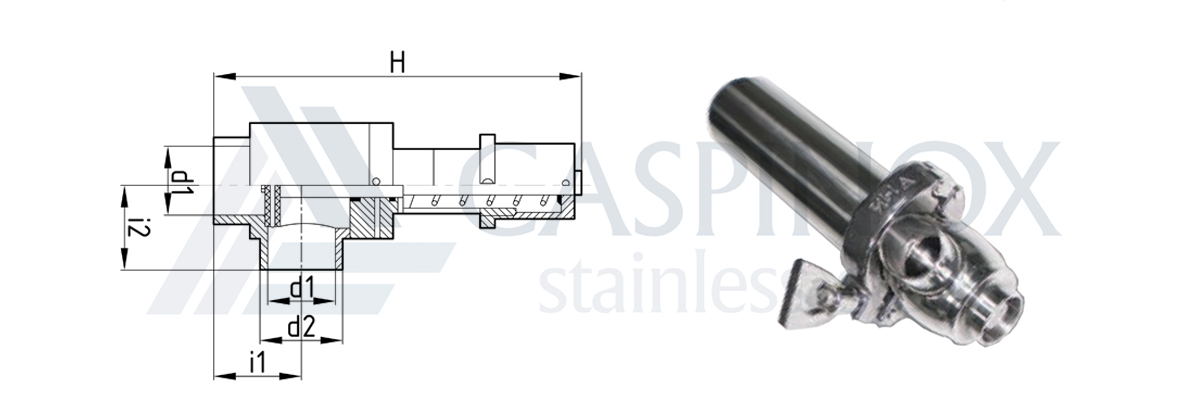

Взрывной Клапан Сварной
DN d1 d2 H I1 I2 Ağirliq/W
25 26 29 28 48 48 2.71
32 32 35 248 48 48 2.72
40 38 41 264 58 58 2.83
50 50 53 272 62 62 3.46
65 66 70 295 75 75 5.41

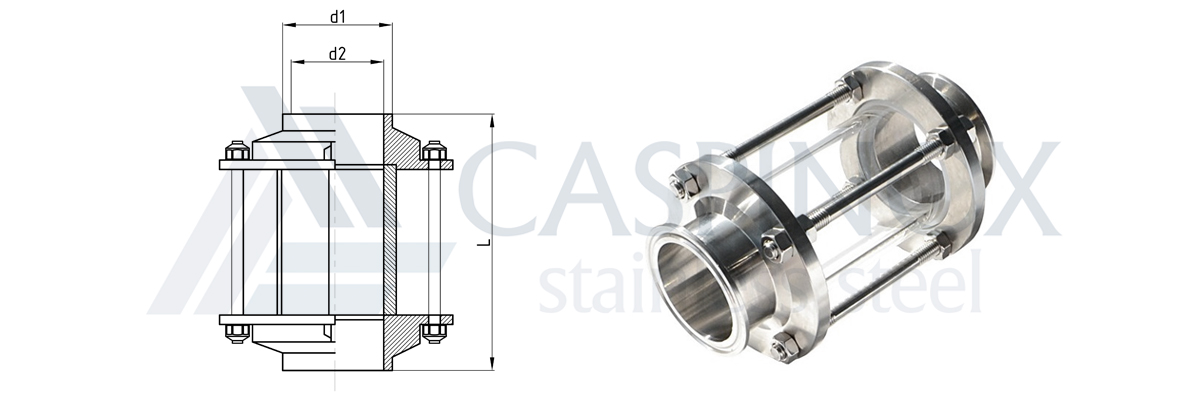

Диоптр или Смотровое окно
DN d1 d2 L Ağirliq/W
25 28 31 92 0.4
32 34 37 104 0.5
40 40 43 112 0.68
50 52 55 127 0.86
65 70 72 144 1.09
80 85 87 144 1.28
100 104 106 181 2.76

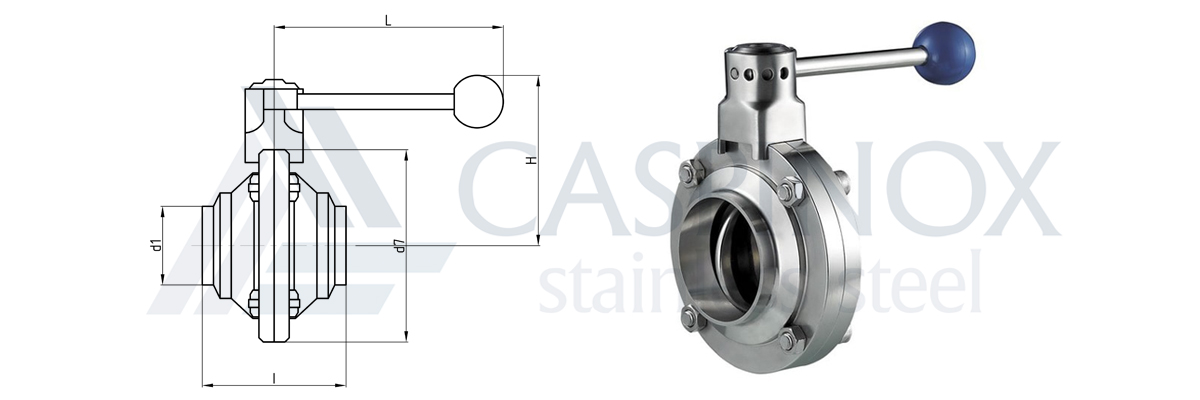

Дисковый кран бабочка Сварной
DN d1 d7 H I L Ağirliq/W
25 28 92 94 64 150 1.25
32 34 97 95 70 150 1.98
40 40 110 102 80 150 2.13
50 52 127 110 94 150 3
65 70 155 125 116 150 5.07
80 85 180 144 134 150 9.02
100 104 208 158 158 150 13.04

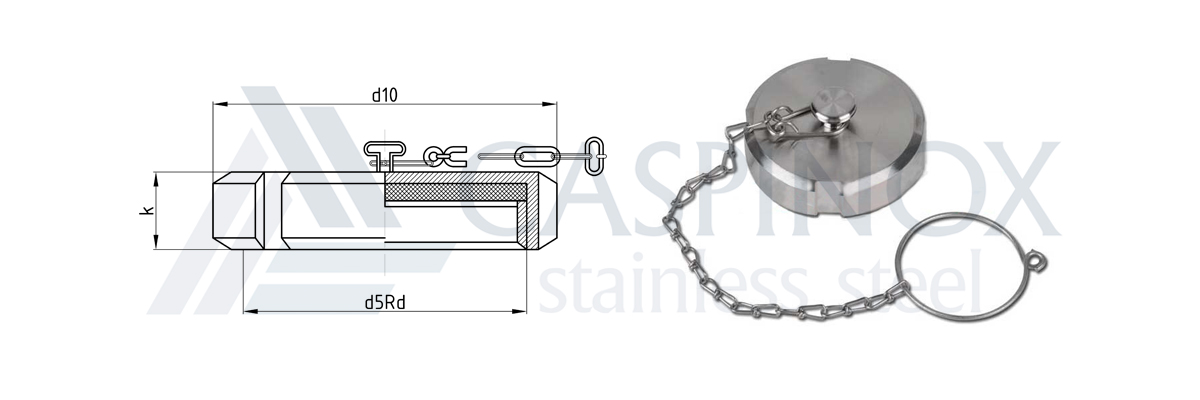

Заглушка
DN d5Rd d10 k Ağirliq/W
10 28x1/8" 38 18 0.1
15 34x1/8" 44 18 0.12
20 44x1/6" 54 20 0.15
25 52x1/6" 63 21 0.2
32 58x1/6" 70 21 0.24
40 65x1/6" 78 21 0.28
50 78x1/6" 92 22 0.38
65 95x1/6" 112 25 0.59
80 110x1/4" 127 29 0.89
100 130x1/4" 148 31 1.12
  • 6
    Зажимное соединение
  • 7
    Кран шаровой трехходовой
  • 8
    Люк
  • 9
    Муфта-бочонок
  • 10
    Обратный клапан

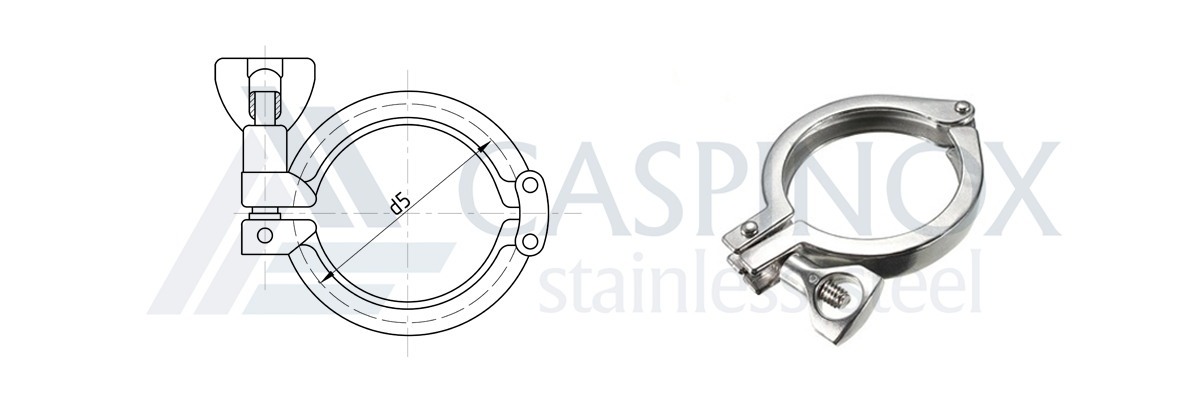

Зажимное соединение CLAMP
DN d5 Ağirliq/W
10 28 0.01
15 28 0.01
20 53 0.01
25 53 0.31
32 67 0.31
40 80 0.31
50 94 0.34
65 122 0.53

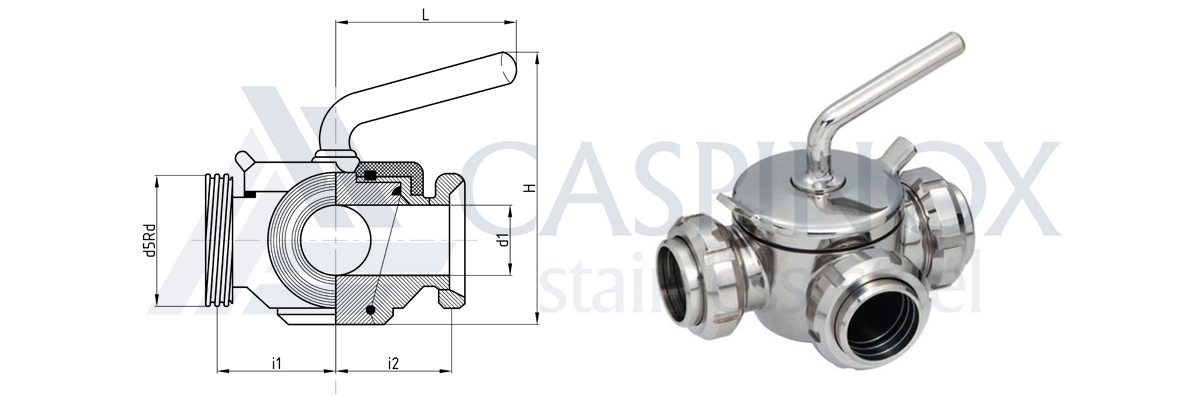

Кран Шаровой Трехходовой
DN d1 d5Rd H I1 I2 Ağirliq/W
25 26 52x1/6" 263 63 63 2.15
32 32 58x1/6" 263 63 63 5
40 38 65x1/6" 279 73 73 5
50 50 78x1/6" 287 78 78 6.75
65 66 95x1/6" 311 92 92 13.35

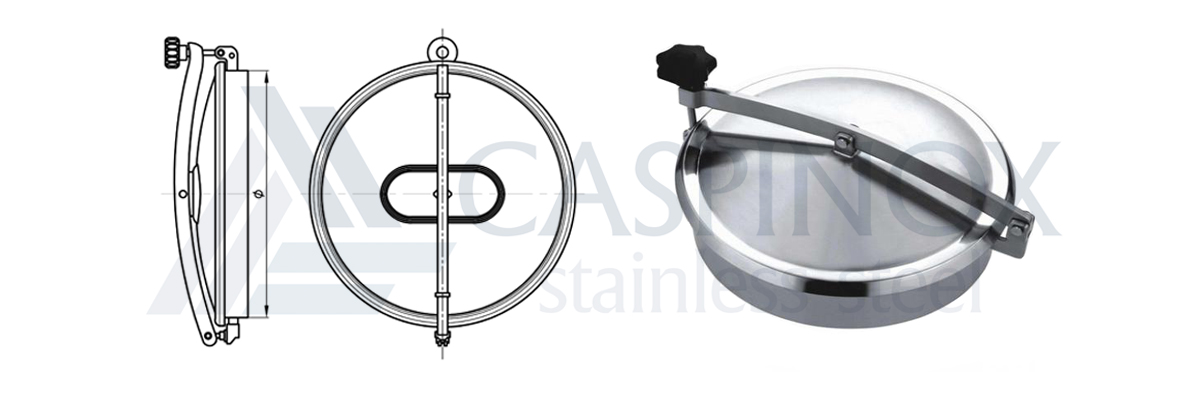

Люк
Çap(Ø) İnox AİSİ
302 mm 304
302 mm 316
402 mm 304
402 mm 316
502 mm 304
502 mm 316
606 mm 304
606 mm 316

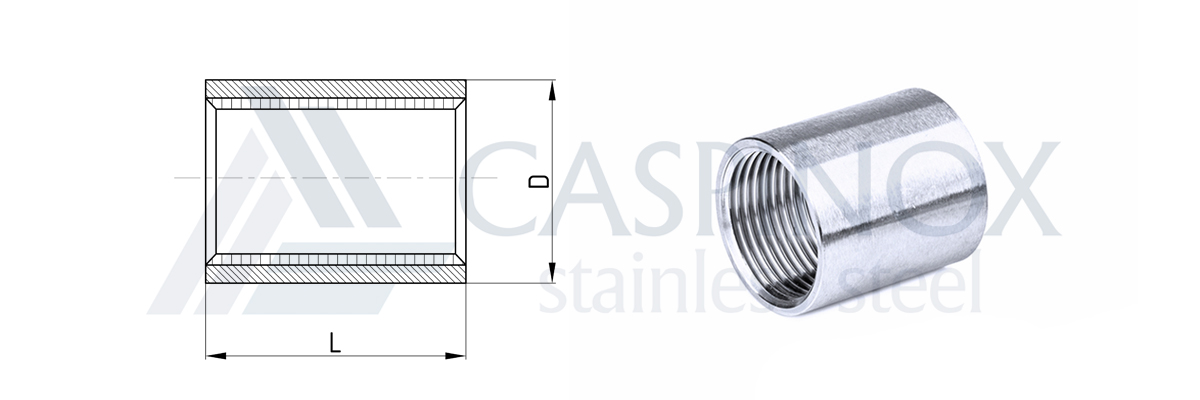

Муфта-бочонок
NW DN L(mm) D(mm) Ağirliq/W
6 1/8" 17 14 0.01
8 1/4" 25 18.5 0.03
10 3/8" 26 21.3 0.04
15 1/2" 34 26.4 0.05
20 3/4" 36 31.8 0.07
25 1" 43 39.5 0.15
32 1 1/4" 48 48.3 0.16
40 1 1/2" 48 54.5 0.17
50 2" 56 66.3 0.32
65 2 1/2" 65 82 0.46
80 3" 71 95 0.73
100 4" 83 122 0.91

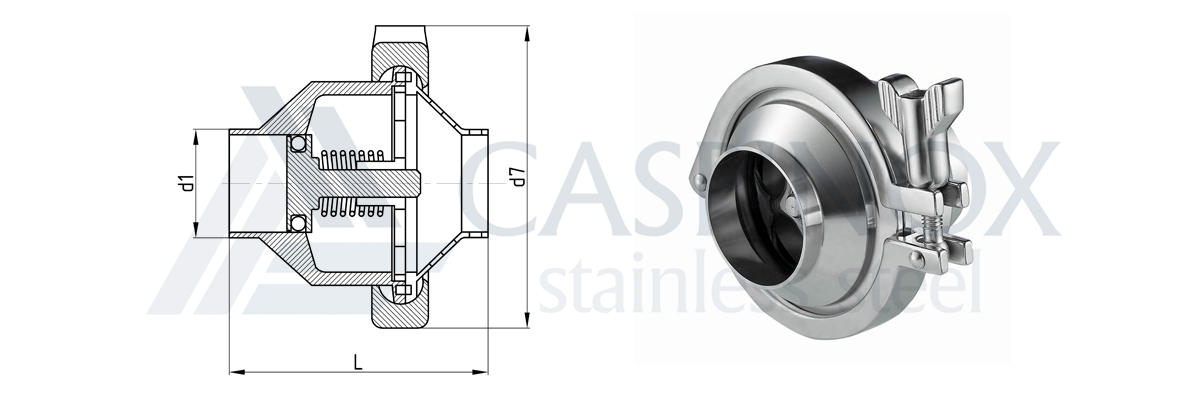

Обратный клапан
DN d1 d7 L Ağirliq/W
25 28 63 60 0.98
32 34 70 63 1.11
40 40 78 71 0.95
50 52 92 76 1.29
65 70 112 98 2.59
80 85 127 144 3.25
100 106 152 130 5.37
  • 11
    Отвод
  • 12
    Переход сварной
  • 13
    Пробоотборник
  • 14
    Резьба
  • 15
    Тройник сварной

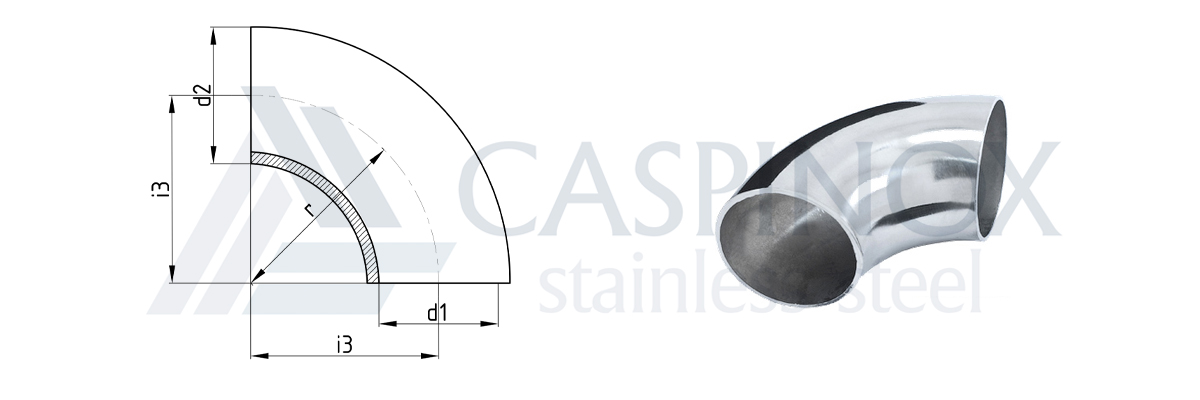

Отвод сварной
DN d1 d2 I3 r Ağirliq/W
10 9 12 26 26 0.01
15 15 18 35 35 0.02
20 19 22 40 40 0.04
25 25 28 50 50 0.05
32 31 34 55 55 0.08
40 37 40 60 60 0.1
50 49 52 70 70 0.17
65 66 70 80 80 0.39
80 81 85 90 90 0.57
100 100 104 100 100 1.17

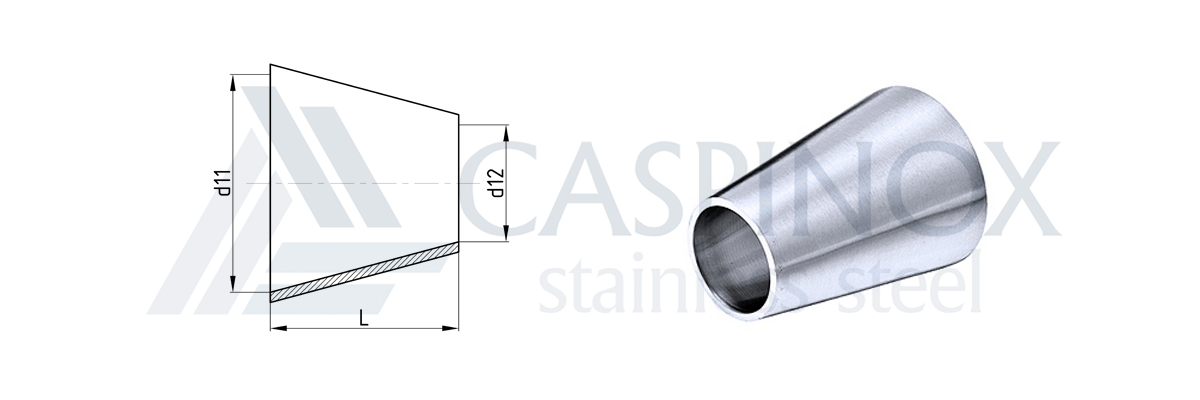

Переход Сварной
DN d11 d12 L Ağirliq/W
15/10 16 10 18 0.01
20/15 20 16 24 0.02
25/15 26 16 28 0.02
25/20 26 20 28 0.01
32/20 32 20 30 0.02
32/25 32 26 30 0.02
40/20 38 20 33 0.04
40/25 38 26 34 0.03
40/32 38 32 35 0.04
50/25 50 26 44 0.08
50/32 50 32 45 0.08
40/40 50 38 45 0.09
65/32 66 32 53 0.12
65/40 66 38 55 0.11
65/50 66 50 45 0.09
80/40 81 38 78 0.16
80/50 81 50 69 0.14
80/65 81 66 50 0.12
100/50 100 50 90 0.29
100/65 100 66 50 0.28
100/80 100 81 54 0.17

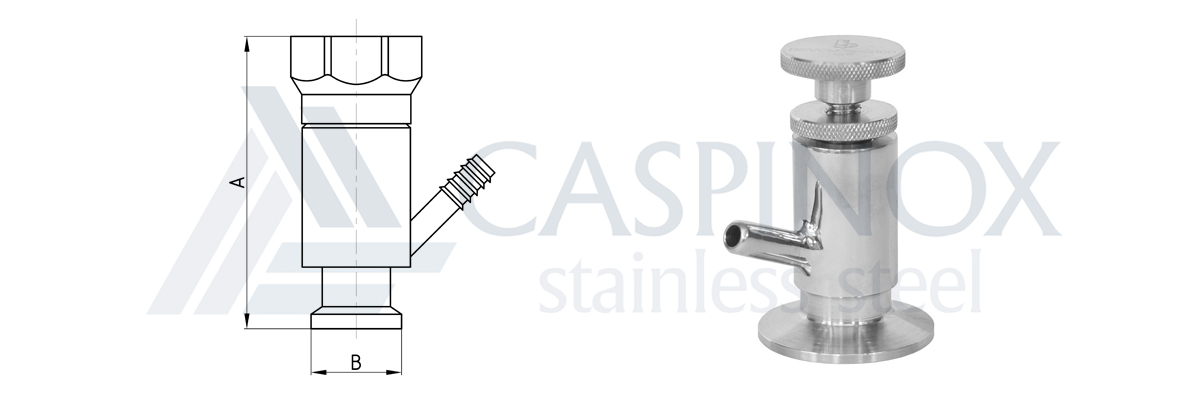

Пробоотборник
A B Ağirliq/W
78.5 25 0.04

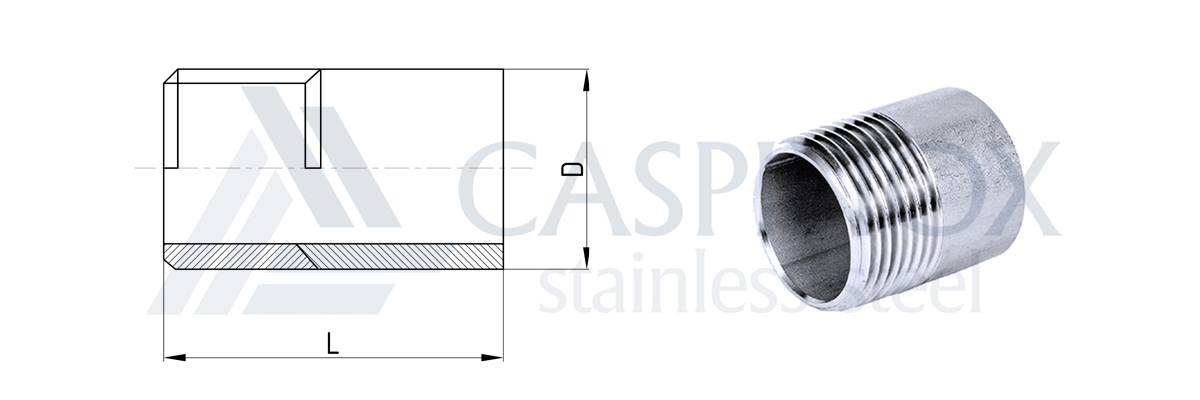

Резьба
NW DN D(mm) L Ağirliq/W
6 1/8" 10.2 30 0.01
8 1/4" 13.5 30 0.01
10 3/8" 17.2 30 0.02
15 1/2" 21.3 35 0.03
20 3/4" 26.9 40 0.06
25 1" 33.7 40 0.08
32 1 1/4" 42.4 50 0.12
40 1 1/2" 48.3 50 0.16
50 2" 60.3 50 0.19
65 2 1/2" 76.1 60 0.32
80 3" 88.9 70 0.61
100 4" 114.3 80 0.71

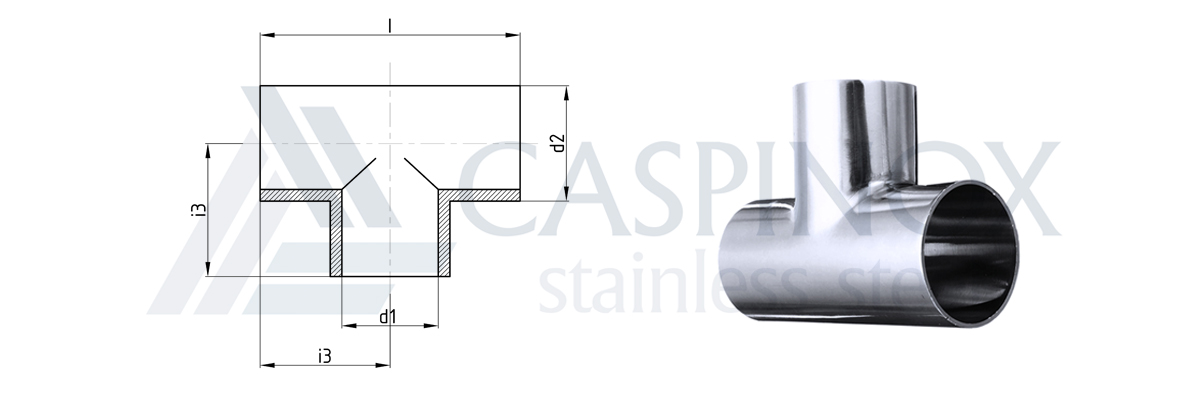

Тройник сварной
DN d1 d2 I I3 Ağirliq/W
10 9 12 52 38 0.04
15 15 18 70 47 0.06
20 19 22 80 52 0.08
25 25 28 100 70 0.1
32 31 34 112 78 0.13
40 37 40 126 85 0.21
50 49 52 144 97 0.29
65 66 70 170 110 0.62
80 81 85 186 118 0.85
100 100 104 220 140 1.62
  • 16
    Фильтр
  • 17
    Флянец
  • 18
    Флянец воротниковый
  • 19
    Хамут для трубы
  • 20
    Четверник сварной
  • 21
    Шаровой кран

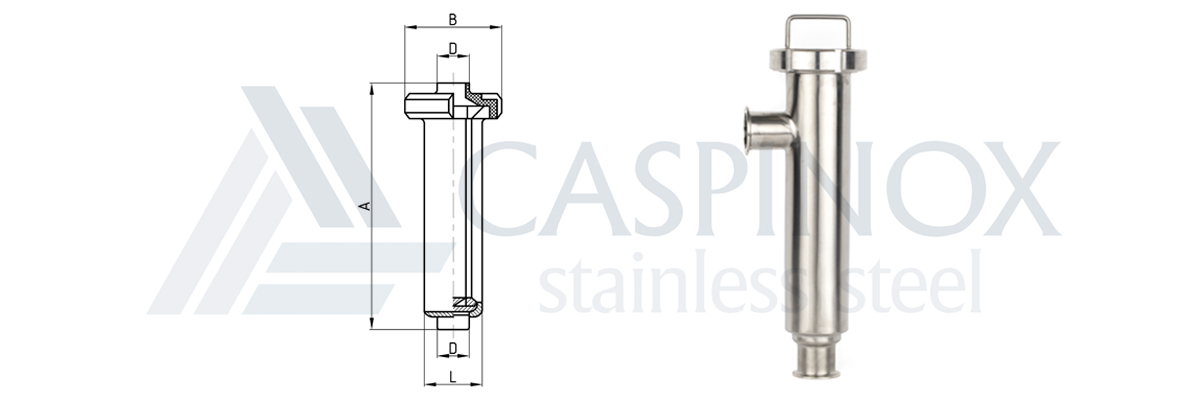

Фильтр
DN A B D L Ağirliq/W
28 320 112 28 70 3
34 320 112 34 70 3
40 320 112 40 70 3
52 420 112 52 70 3
70 516 127 70 85 4.65
85 575 148 85 102 5.7
101 700 148 101.6 129 7
104 700 148 104 129 7

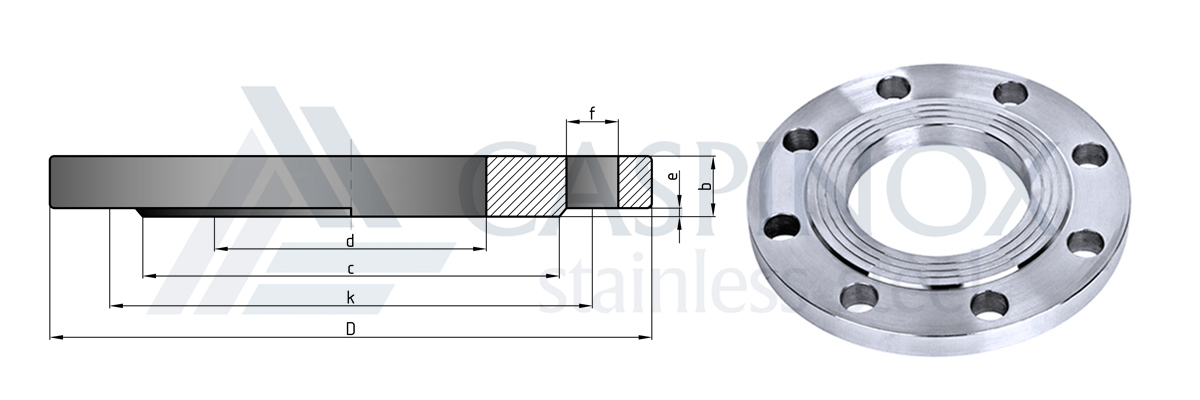

Фланец
NW Inch mm D k c b Nr Ağirliq/W
DN 10 3/8" 17.2 90 60 40 14 4 M12 0.6
DN 15 1/2" 21.3 95 65 45 14   M12 0.67
DN 20 3/4" 26.9 105 75 58 16   M12 0.94
DN 25 1" 33.7 115 85 68 16   M12 1.11
DN 32 11/4" 42.4 140 100 78 18 4 M16 1.62
DN 40 11/2" 48.3 150 110 88 18   M16 1.86
DN 50 2" 60.3 165 125 102 18   M16 2.47
DN 65 21/2" 76.1 185 145 122 20   M16 3
DN 80 3" 88.9 200 160 138 20 8 M16 3.79
DN 100 4" 114.3 220 180 158 22   M16 4.03
DN 125 5" 139.7 250 210 188 22   M16 5.46
DN 150 6" 168.3 285 240 212 24   M16 6.57
DN 200 8" 219.1 340 295 268 26   M20 9.31
DN 250 10" 273 405 355 320 29 12 M20 11.9
DN 300 12" 323.9 460 410 378 32   M20 13.8
DN 350 14" 355.6 520 470 438 35 16 M20 20.6
DN 400 16" 406.4 580 525 490 38   M20 27.9
DN 450 18" 457 640 585   42 20 M24 35.6
DN 500 20" 508 715 650 610 46   M24 41.1

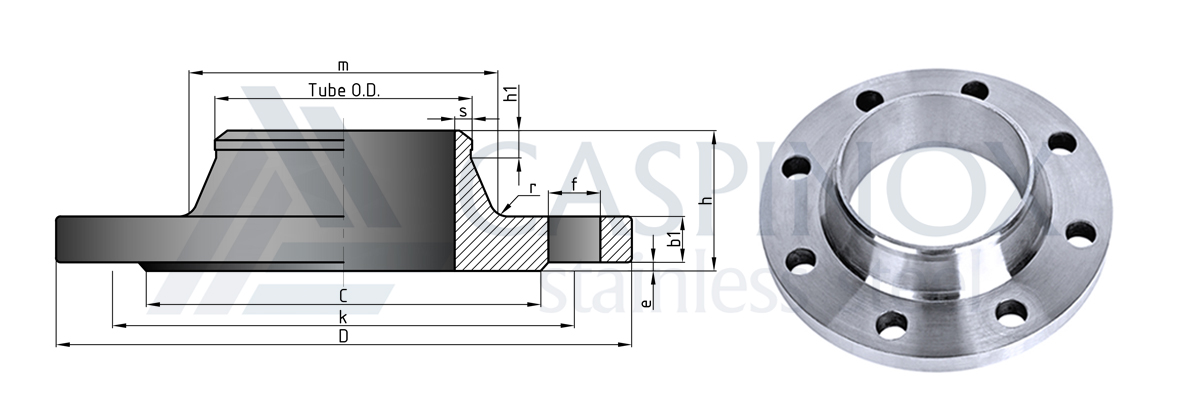

Фланец воротниковый
NW Inch mm D k c b1 s m Nr Ağirliq/W
DN 10 3/8" 17.2 90 60 40 16 1.8 28 4 M12 0.58
DN 15 1/2" 21.3 95 65 45 16 2 32   M12 0.65
DN 20 3/4" 26.9 105 75 58 18 2.3 40   M12 0.95
DN 25 1" 33.7 115 85 68 18 2.6 46   M12 1.14
DN 32 11/4" 42.4 140 100 78 18 2.6 56 4 M16 1.69
DN 40 11/2" 48.3 150 110 88 18 2.6 64   M16 1.86
DN 50 2" 60.3 165 125 102 18 2.9 74   M16 2.53
DN 65 21/2" 76.1 185 145 122 18 2.9 92   M16 3.06
DN 80 3" 88.9 200 160 138 20 3.2 105 8 M16 3.7
DN 100 4" 114.3 220 180 158 20 3.6 131   M16 4.62
DN 125 5" 139.7 250 210 188 22 4 156   M16 6.3
DN 150 6" 168.3 285 240 212 22 4.5 184   M20 7.75
DN 200 8" 219.1 340 295 268 24 5.9 234   M20 11
DN 250 10" 273 395 350 320 26 6.3 298 12 M24 15.6
DN 300 12" 323.9 445 400 370 26 7.1 350   M24 22
DN 350 14" 355.6 505 460 430 26 7.1 400 16 M24 31.2
DN 400 16" 406.4 565 515 482 26 7.1 456   M27 36.3
DN 450 18" 457 615 565   28   502 20 M27 39.9
DN 500 20" 508 670 620 585 28 7.1 559   M30 61

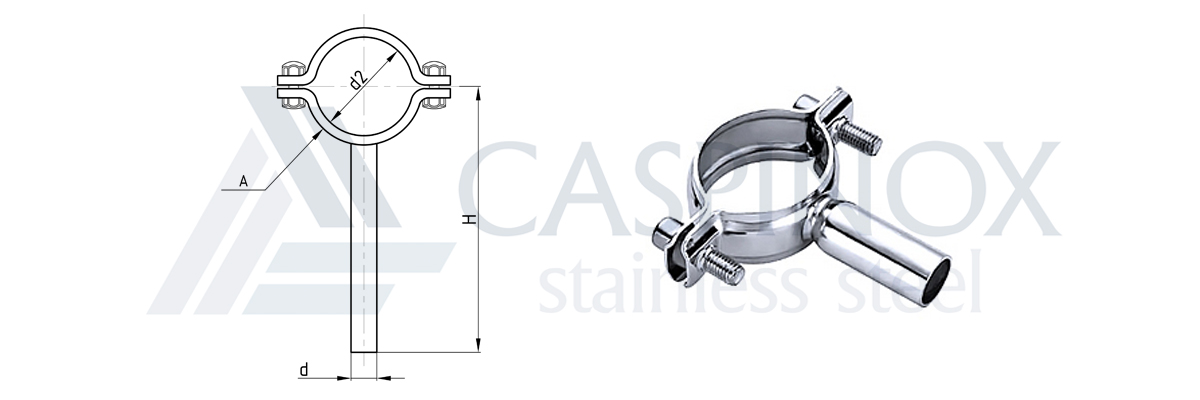

Хамут Для Трубы
DN d2 A H d Ağirliq/W
20 22 20x2 73 8 0.1
25 28 20x2 76 10 0.11
32 34 20x2 79 10 0.11
40 40 20x2 82 10 0.13
50 52 20x2 89 14 0.16
65 70 25x2,5 98 14 0.2
80 85 25x2,5 105 16 0.28
100 104 25x3 115 16 0.32
125 129 25x3 147 20 0.5
150 154 28x3 160 20 0.9
200 204 35x3 186 25 1.2
250 254 35x3 210 25 1.4
300 304 35x3 240 25 1.6

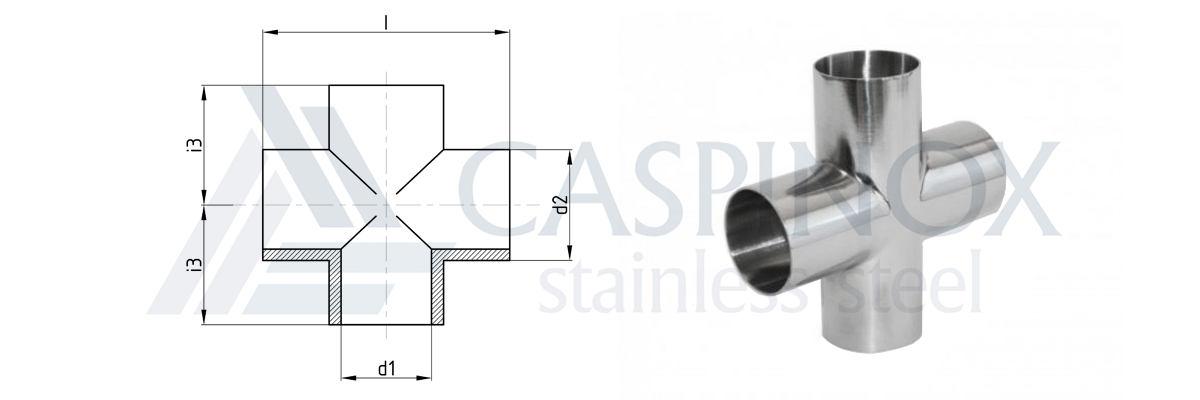

Четверник Сварной
DN d1 d5RD I I1 Ağirliq/W
10 10 28x1/8" 86 43 0.05
15 16 34x1/8" 104 52 0.1
20 20 44x1/6" 118 59 0.13
25 26 52x1/6" 144 72 0.16
32 32 58x1/6" 154 77 0.24
40 38 65x1/6" 178 89 0.32
50 50 78x1/6" 190 95 0.42
65 66 95x1/6" 220 110 0.87
80 81 110x1/4" 240 120 1.43
100 100 130x1/4" 360 180 2.47

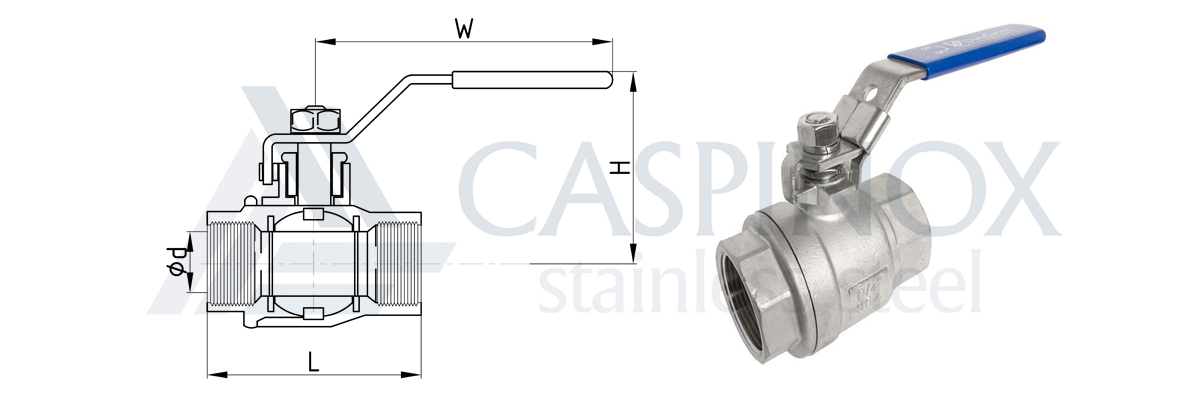

Шаровой Кран
DN Ød L H W Cv Ağirliq/W
1/4" 11.6 52 48 120 6 0.24
3/8" 12.7 52 48 120 7 0.23
1/2" 15 60 49 120 10 0.26
3/4" 20 70 55 130 25 0.38
1" 25 83 69 155 35 0.59
1 1/4" 32 97 77 155 46 1
1 1/2" 38 108 84 185 80 1.3
2" 50.8 135 93 185 110 2.5
2 1/2" 65 158 138 250 310 3.66
3" 80 185 149 250 360 5.94
